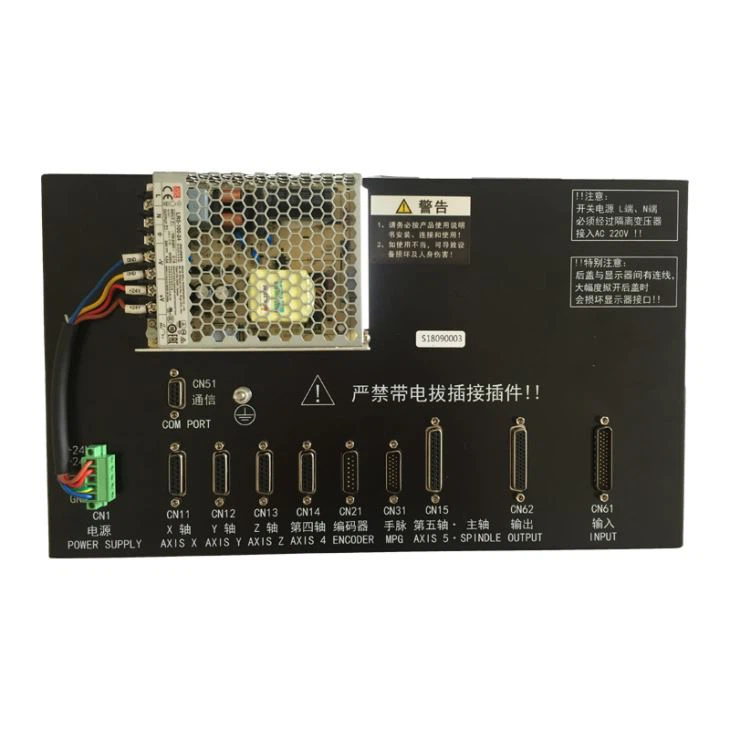

5 Axelfräsning / borrningskontroller med PLC

Produktintroduktion: 5 Axelfräsning / borrningskontroller med PLC

ECN5000TM frässtyrenhet är en ny generation av CNC-system. Som den uppgraderade versionen stöder den fräsning, borrning och borrcykel. Den använder 32 bitar hög kapacitet CPU och mycket storskalig programmerbar enhet FPGA, tillämpar realtid multitask-kontrollteknologi och hårdvaruinterpolationsteknik och kan utföra mikrometern precision rörelsekontroll och PLC logik kontroll.Det är en avancerad cnc-rörelse styrenhet med PLC.

Produktegenskaper:

● Fem axlar styr; 5 axlar länk; 2 analoga spindlar

● 1 ms interpolationscykel, 0,1 mikrometer kontrollprecision.

● Två kanaler -10V ~ 10V analog spänningsutgång, stödjer dubbelspindelstyrning

● Linjär typ, indextyp och S-typ osv. Kan accelerations- och retardationstyper väljas.

● Inbyggd med PLC-programmering kan den aktuella PLC-programmeringen väljas

● PLC visas online, övervakning i realtid, spårning av signal i realtid

● Stöder uttalande av makroprogrammering, stöder makrokoder med parametrarsamtal.

● Flexibel tappning och styv tappning kan ställas in med parametrar

● Inkluderar spiral, skalning, polär koordinat, fixerad cirkel och en mängd slotting-sammansatt cykelfunktion.

● Inkluderar historiska larm- och återupptagningsfunktioner, det är bekvämt för användare att använda och underhålla.

● Stöd lösenord på flera nivåer för underhåll och hantering av utrustning

● 36 punkts allmän ingång / 36 punkts allmän utgång

● Stöd standard RS232- och USB-port, support U-diskdokument drift, systemkonfiguration och programvara uppdaterad, det kan uppfylla de funktioner som dokumentöverföring, seriella portar DNC-bearbetning och USB-bearbetning online.

Kontrollaxel:

● Kontrollaxel: 5 axel (X, Y, Z, A, B)

● Länkaxel: 5 axlar Matningsaxelfunktioner

● Positionskommandointervall:

Metrisk ingång (G21) -9999.9999mm ~ 9999.9999mm, minsta kommandoenhet: 0.0001mm

Inch ingång (G20): -999.9999inch ~ 999.9999inch, minsta kommandoenhet: 0.0001inch

● Elektronisk växellåda: kommandomultiplikator 1 ~ 65536, kommandomultiplikator1 ~ 65536

● Snabb travershastighet: max 60 m / min

● Överskridning av snabb travers: F0, 25%, 50%, 100% fyra nivåer realtidsinställning

● Skärmatningshastighet: maximal matningshastighet: max 15 m / min (G94) eller 500,00 mm / r (G95)

● Överskridning av matningshastighet: 0 ~ 150% sexton nivå realtidsinställning

● Manuell matningshastighet: 0 ~ 150% sexton nivå realtidsinställning

● MPG-matning: 0,001 mm, 0,01 mm, 0,1 mm, 1 mm fyra växlar

● Matning med ensteg: 0,001 mm, 0,01 mm, 0,1 mm, 1 mm fyra växlar

● Interpoleringsläge: linjär interpolation, bågeinterpolering, spiralinterpolering och otäck rapping

● Automatisk avfasningsfunktion

Acceleration / retardationstyper:

● Skärmatning: före linjär typ acceleration och retardation, före acceleration och retardation Styp, efter acceleration och retardation linjär typ och efter accelerations- och retardationsindextyp.

● Snabbrörelse: före den linjära typen acceleration och retardation, före typen av acceleration och retardation S, efter den linjära typen acceleration och retardation och efter typen av acceleration och retardation.

● System med förhandsgranskningsfunktion, det kan läsa 15 NC-programmering, göra liten linjeinterpolering i hög hastighet och smidig, det passar för komponenter maskinverktygs bearbetning.

● Den ursprungliga hastigheten för acceleration och retardation, sluthastighet och acceleration och retardationshastighet inställd med parametrar.

● Manuellt läge, handhjulsläget är efter acceleration och retardationskontroll, handhjulsläget kan välja nödläge eller fullt driftsläge.

● Snabb positionering kan välja linjär eller trasig linje.

Spindelaxelfunktioner:

● Två kanaler -10V ~ 10V analog spänningsutgång, stödjer dubbelspindelstyrning

● Spindelkodare: kodningslinjer kan ställas in (100 p / r ~ 5000p / r)

● Kodarens och spindelns överföringsförhållande: (1 ~ 255) :( 1 ~ 255)

● Spindelration: 50% ~ 120% åtta steg i realtid vridning totalt

● Spindelaxelns konstant linjehastighetsreglering

● Tappningscirkel, styv tappning

Verktygsfunktioner

● Verktygslängdskompensation

Precisionskompensation:

● Trådhöjdfelkompensation: Kompensationspunkter, kompensationsintervall, kompensera originalposition kan ställas in.

● Backspänningskompensation: kan ställa omvänd intervall på interpoleringsmaskinverktyg med fast frekvens eller lyfthastighetsläge.

PLC-funktioner:

● Två nivåer PLC-programmering, driftshastighet är 1,5μs / steg grundläggande instruktion; 4700 steg mestadels, cykeln för den första nivån programmering är 8ms.

● Stöd PLC-varning och PLC-larm.

● Stöd multiplicera PLC-programmering (mestadels 20), den aktuella PLC-programmeringen kan väljas.

● 45 sorters kommandon (10 typer av grundkommandon, 35 typer av funktionskommandon)

● I / O-enhetens ingång / utgång: 36/36

Displaygränssnitt:

● 7,0 tums bredbildsskärm, 800 × 480 gitter

● Kinesiska, engelska osv. Multiplicera språkvisning

● 2D verktygsväg visas.

● Klocka i realtid

Driftläge:

● Funktionslägen: redigera, automatisk, inmatning, återställning av maskinverktyg, handhjul / enstegs, manuell, DNC.

● Flera operativa myndighetshantering.

● Larmloggning

Programredigering:

● Programkapacitet: 56 MB, den kan lagra 400 programmeringar mestadels (inkluderar subprogrammering, Marco-programmering)

● Redigeringsfunktion: Programmering / programmering av segment / ordhämtning, ändra, radera, kopiera och klicka

● Programmeringsformat: ISO-kod, stöder uttalande makroprogram, stöder relativ koordinat, absolut koordinat och polär koordinat.

● Programmering av samtal: stöder makro med parametarsamtal, nivå 4 underprogram.

Kommunikationsfunktion:

● RS232: delprogram, parametrar och viss dokumentation tvåvägsöverföring, stöder PLC-program, uppdatering av serieprogram för systemprogramvara.

● USB: U-diskdokumentation, U-diskbehandling direkt, Support PLC-program, systemprogramvara U-diskuppdatering.

● Stödja seriell port DNC-behandlingsfunktion och USB-behandlingsfunktion online, tillförlitlighet och säkerhet

Pålitlighet och säkerhetsfunktion

● Nödstopp

● Hårdhetsruttgräns

● Inspektera programvaran

● Säkerhetskopiering av data och Data återställs.

Dimensionera

G / M-kod

Produkttjänst:

ECON tillhandahåller teknisk service från början till slut och erbjuder ett års garanti. Varje problem kan skicka e-post till vår tekniska ingenjör och försäljning, eller direkt chatta på vår webbplats.

Betalning och leverans:

ECON stöder T / T, Paypal, Western Union för att göra betalningar. Vi kan ordna express-, luft- och sjöfart, vi har ett professionellt team för att hantera logistik.
