Produktegenskaper: nema23 integrerad DC borstfri servomotordrift
● Driftspänning input DC-strömförsörjningsingång 15—50VDC, den rekommenderade strömförsörjningen är 36VDC
● Den maximala kontinuerliga utgångsströmmen är 8A, toppströmmen är 22A （3 gånger överbelastningskapacitet）
● Stöddifferens och puls med ena änden + riktningskommando, stödläge / hastighet / vridmomentstyrningsläge
● Anta avancerad magnetisk styrd teknik (FOC) och rymdvektor PWM-styrteknik (SVPWM)
● Mikrosteget (puls / runda) kan ställas in med ProTuner eller DIP-omkopplare (växelläge)
● Kan välja 100W, 140W och 200W DC borstfri servomotor
● 0—5VDC analog ingång för hastighetsläge och stöd för IO hastighetsstyrfunktion. (Anpassad)
● Stöd för överspänning, underspänning, överström, överfelsskydd
● Enkelt / dubbelt pulsläge, pulsgiltig kant valfritt
● Kontrollkommando MAX-frekvens 500KHz (standard 200KHz)
● Puls, riktning och aktivera signalingångsanslutning elektrisk kompatibel 4,5 ~ 28V
● Stöd RS232 seriell port, men måste använda en speciell USB-kabel för att justera
● Arbeta smidigt, högt vridmoment med medelhög / hög hastighet; snabb respons och låg uppvärmning, låg vibration.
Produktapplikationer:
Framgångsrikt implementerade IV57-integrerade hybrid-servosystem i olika utrustningar, såsom stationära CNC-routrar, små CNC-kvarnar, laserskärare / gravörer, tandfabriker, robotar, förpackningsmaskin, elektronisk monterings- och inspektionsutrustning, märkningsutrustning, pick & place-maskiner, XY-bord
Produktparametrar:
Drive Model And Selection Table | |||
Drive Model | IV57-10 | IV57-14 | IV57-20 |
Nominell effekt | 100W | 140W | 200W |
Vector överbelastningsström | 16A | 18A | 22A |
MAX acceleration | 100 rpm / ms | ||
Hastighetskontroll noggrannhet | ± 2 varv per minut | ||
Spänning | 15 ~ 50VDC, rekommenderar 36V | ||
Överspänningsskyddsvärde | 68vdc ± 2 | ||
Kontrolläge | 32bit DSP-vektor FOC-styrteknik | ||
Puls MAX-frekvens | 500 kHz (standard är 200 kHz) | ||
Skyddsfunktion | Överström, överspänning, underspänning, överfelslarm | ||
Ingångssignal | Puls, riktning, möjliggör differentiell / enkelanslutningssignal, elektrisk anslutning 4,5 ~ 28vdc, inget behov av att ansluta yttre gränsströmmotstånd | ||
Utgångssignal | OC-signalutgång för larm / placering, 100mA-utgång, behov av att ansluta uppdragningsmotstånd, MAX dragspänning 24Vdc | ||
Positionskontrolls noggrannhet | ± 1 puls | ||
Mikro-steg | Standard 4000 / varv, ställ in mikrosteg med ProTuner- eller DIP-omkopplare (200-51200) | ||
Produktanslutning:
Produktinställning:
Pluse / REV-tabell
Pul / REV | SW1 | SW2 | SW3 | SW4 |
Standard | PÅ | PÅ | PÅ | PÅ |
800 | AV | PÅ | PÅ | PÅ |
1600 | PÅ | AV | PÅ | PÅ |
3200 | AV | AV | PÅ | PÅ |
6400 | PÅ | PÅ | AV | PÅ |
12800 | AV | PÅ | AV | PÅ |
25600 | PÅ | AV | AV | PÅ |
51200 | AV | AV | AV | PÅ |
1000 | PÅ | PÅ | PÅ | AV |
2000 | AV | PÅ | PÅ | AV |
4000 | PÅ | AV | PÅ | AV |
5000 | AV | AV | PÅ | AV |
8000 | PÅ | PÅ | AV | AV |
10 tusen | AV | PÅ | AV | AV |
20 tusen | PÅ | AV | AV | AV |
40 tusen | AV | AV | AV | AV |

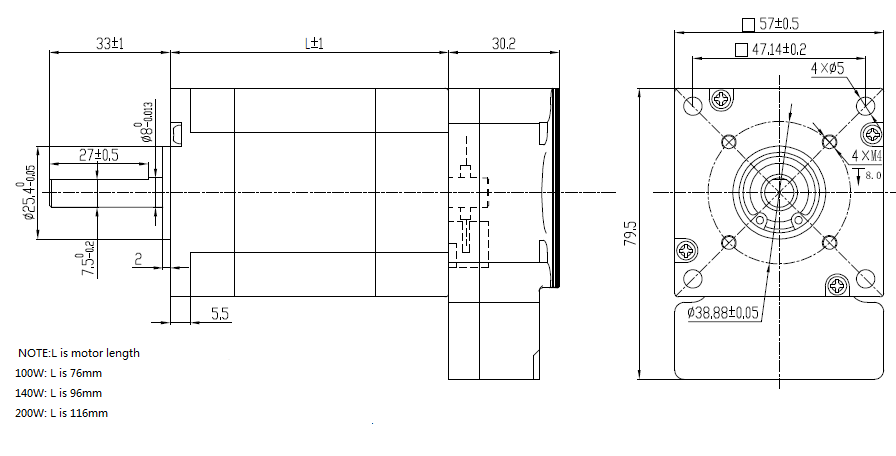

Produktdimension:
