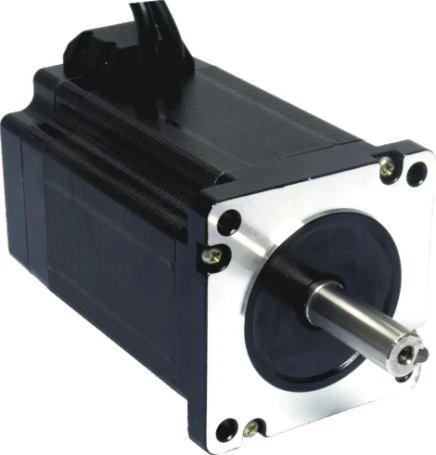

Produktspecifikation: nema32 dc borstfri servomotor
Specifikation för TV80-serien | |||
Lindande anslutning | Triangel | Radialkraft | Max 115N @ 20mm från flänsen |
Hall vinkel | 120º | Axial Force | Max 45N |
Polär | 8 | Isolering | Klass B |
Fas | 3 | Isoleringsstyrka | 500VAC i en minut |
Axial runout | 0,05 mm | Isoleringsresistans | 100M ohm |
Radiellt intervall | 0.02mm@450g | Spänning | 48VDC |
Produkt Teknisk: nema32 dc borstfri servomotor
TC86-seriens tekniska specifikationer | |||||||||||
Modell | Fart (RPM) | Innehav Vridmoment (NM) | Kraft (W) | Aktuell (A) | Induktans (MH) | Motstånd (ohm) | Topp Vridmoment | Tröghet (G.cm²) | Motorlängd (mm) | Vikt (kg) | Anmärka |
TV80-30 | 3000 | 0,9 | 300 | 20 | 1,3 | 0,6 | 0,25 | 544 | 86 | 1,6 | Axel D 19mm, axel L 35mm |
TV80-50 | 3000 | 1,7 | 500 | 55 | 0,6 | 0,46 | 0,1 | 1020 | 107 | 2 | Axel D 19mm, axel L 35mm |
TV80-70 | 3000 | 2,2 | 700 | 65 | 0,4 | 0,28 | 0,07 | 1360 | 122 | 2,5 | Axel D 15mm, axel L 35mm |
TV80-100 | 3000 | 3,0 | 1000 | 85 | 0,3 | 0,28 | 0,057 | 1900 | 142 | 2,9 | Axel D 15mm, axel L 35mm |
Produktdimension: nema32 dc borstfri servomotor
Definition av produktanslutningsport:
Definition av motorgivare eller Hall-signaluttag | |
Trådfärg | Definition |
Röd vit | Egnd |
Röd | VCC |
Blå | EA- |
Blå svart | EA + |
Svart | EB |
Svart vit | EB + |
Brun | EU |
Orange | EV |
Gul | EW |
Definition av motoruttag | |
Kabelfärg | Definition |
Gul | U |
Röd | V |
Svart | W |
Produktgaranti:
Shenzhen ECON Technology Co., Ltd. garanterar sina produkter mot material- och tillverkningsfel under 12 månader från leverans från fabriken. Under garantiperioden kommer ECON-tekniken antingen att reparera eller ersätta produkter som visat sig vara felaktiga.
undantag
Ovanstående garanti omfattar inte någon produkt som är skadad på grund av felaktig eller otillräcklig hantering av kund, felaktig eller otillräcklig kabeldragning, obehörig modifiering eller missbruk eller drift utöver produktens elektriska specifikationer och / eller drift utöver miljöspecifikationer för produkten .
Få garantiservice
För att få garantiservice måste ett returnerat materialtillstånd nummer (RMA) erhållas från kundservice på e-post: technical01@hybridservo.com innan produkten returneras för service. Kunden ska förbetala fraktkostnader för produkter som returneras till ECON-teknik för garantiservice, och ECON-teknik ska betala för retur av produkter till kund.
Garantibegränsningar
ECON-teknik ger ingen annan garanti, varken uttryckt eller underförstådd, med avseende på produkten. ECON-teknik fraskriver sig specifikt de underförstådda garantierna för försäljningsbarhet och lämplighet för ett visst ändamål. Vissa jurisdiktioner tillåter inte begränsningar för hur lång och underförstådd garanti varar, så ovanstående begränsning eller uteslutning kanske inte gäller dig. Alla underförstådda garantier för försäljningsbarhet eller fitness är dock begränsade till 12 månaders varaktighet för denna skriftliga garanti.
Produktbetalning och leverans:
Vårt företag ansöker om olika betalningssätt, som T / T, L / C; för vissa små köpare accepterar vi Paypal, Western Union. Vi kan ordna express-, luft- och sjötransporter, vi har ett professionellt team för att hantera logistik. Villkoren vi kan göra EXW, FOB, CFR, CIF, DDU och så vidare.
