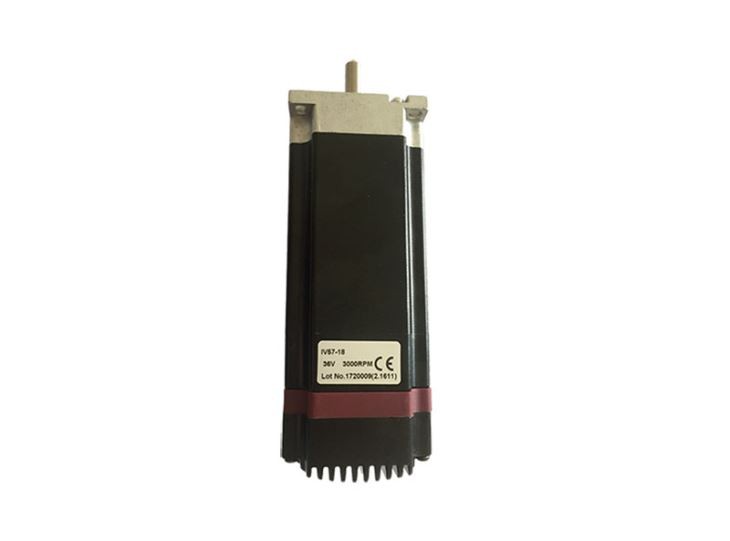

Produkt Övergripande: ModBus RS485 integrerad 200W BLDC servomotorns enhet
IV57-485-XX-serien integrerad borstlös servomotor är en ECON-teknikens senaste borstlösa servomotor som stöder RS485 modbus-kommunikation. Den antar den senaste 32-bitars DSP-digital bearbetningsteknik, den avancerade vektorkontrolltekniken driver motorn med låg värme, lågt brus och extra smidigt. Det ger en mycket bra prestanda för de olika applikationerna. Den kompakta storleken kan spara mycket utrymme för installation och förbättra anti-interferensförmågan. Standard RS485 Modbus-kommunikation kan stödja hundra motorns arbeten samtidigt, vilket är ett mycket konkurrenskraftig lösning för många typer av applikationer
Highlight-funktioner : ModBus RS485 integrerad 200W BLDC servomotorns enhet
² Senaste 32bit DSP-tekniken
² Ströminmatningen är 15VDC-50VDC, den rekommenderade ingången är 36VDC
² Den kontinuerliga strömutgången är 8A, toppströmmen är 24A (avancerad överlast tolerant)
² Den stöder puls / hastighet / momentstyrningsläge
² Antag avancerad vektorkontrollteknik
² Standard RS485 Modbus kommunikation
² Det maximala baudratten som stöds är 100KHz.
² Smidig rörelse och extra lågt brus, snabbt svar, ingen fördröjning och noll upplösningstid
² Ingen förlust av steg; ingen jakt; ingen överskridande
Produktansökningar: ModBus RS485 integrerad 200W BLDC servomotor drivenhet
För en mängd små och medelstora automationsutrustning och -instrument, såsom: AGV, hastighetskort, graveringsmaskin, märkningsmaskin, skärmaskin, laser Fototypsättning, router maskin, plotter, CNC-verktyg, automatisk monteringsutrustning, automation . Användarna kan få speciell effekt från små buller, höghastighetsutrustning applikation.
Produktparametrar : ModBus RS485 integrerad 200W BLDC servomotor drivenhet
Motorspecifikation
Definition | Modell |
polacker |
Vridmoment (NM) |
Effekt (W) |
Integrerad borstlös servomotor | IV57-485-10 | 6 | 0.31NM | 100W |
IV57-485-14 | 6 | 0,44 | 140W | |
IV57-485-18 | 6 | 0,63 | 200W |
Elektriska specifikationer
Beskrivning | IV57-485-XX | |||
min | Typisk | Max | Enhet | |
Utgångsström (topp) | 0,1 | - | 8,0 | en |
Ingångsspänning ( DC ) | 15 | 36 | 50 | VDC |
Kontroll Signal Ingång Ström | 6 | 10 | 16 | mA |
Styrsignal Spänning | 4,5 | 5 | 28 | Vdc |
Kommunikations baudränta | 10 | 38.4- | 100 | kHz |
Pulsbredd på hög nivå | 1,5 | - | - | oss |
Positionsnoggrannhet | - | ± 1 | - | puls |
Hastighetskontroll | ± 2 | rpm | ||
Max ACC (utan belastning) | - | 100 | - | rpm / ms |
Isoleringsresistans | 100 | MQ | ||
Produktanslutning : ModBus RS485 integrerad 200W BLDC servomotor drivenhet
IV57-485-18 har 2 kontakter: kontakt för styrsignalanslutningar, kontakt för ström och motoranslutning.
Pin Funktion | detaljer |
PUL + | INEFFEKTIV FÖRTECKNING MED KOMMUNIKATION MED RS485 Modbus |
PUL- | |
DIR + | |
DIR- | |
ENA + | Aktivera signal: Den här signalen används för att aktivera / inaktivera enheten. Hög nivå (NPN-styrsignal, PNP och Differential-styrsignaler är tvärtom, nämligen låg nivå för aktivering.) För att aktivera enheten och låg nivå för att inaktivera enheten. Vanligtvis lämnat UNCONNECTED (ENABLED) |
ENA- | |
ALM + | OC single-end-utmatning är dragspänningen 5-24vdc och den maximala utströmmen är 100MA |
Alm- | |
T + | RS485 kommunikationsport |
T- |
Kontrollsignaltidsdiagram.
Stift | Definition | Beskrivning |
1 | + VDC | 15-50VDC, 36VDC rekommenderas, lämnar rum för spänningsfluktuationer och back-EMF. |
2 | GND |
Strömförsörjningsspänning mellan bestämmelserna i det normala arbetet, IV57-485-XXmotorer som är bäst att använda oreglerad likström, kan också använda transformatorns steg-down + bridge rectifier + kondensatorfilter. Se dock till att toppvärdet för den rektifierade spänningsrippeln inte överstiger dess maximala angivna spänning. Det rekommenderas att användarna använder likspänning som är lägre än den maximala spänningen för att mata ström och undvika fluktuation av elnätet utanför arbetsspänningsområdet för drivspänningen.
Om du använder en reglerad strömkälla måste du vara medveten om att strömförbrukningen för strömströmmen måste maximeras.
Produktens storlek: ModBus RS485 integrerad 200W BLDC servomotor drivenhet
Modell | Motorkroppslängd ( Enhet : mm ) | Körlängd ( Enhet : mm ) | Total längd ( Enhet : mm ) |
IV57-485-09 | 76 | 30,2 | 106,2 |
IV57-485-13 | 96 | 30,2 | 126,2 |
IV57-485-18 | 116 | 30,2 | 146,2 |
※ Rekommendera sidinstallationen, bättre kylningseffekt, när dimensioneringsdimensionen beaktas, betrakta terminalens storlek och ledningar!
